RS485通訊電纜結構和特點
作者：wbdl 添加時間：2026-04-13 09:38:24

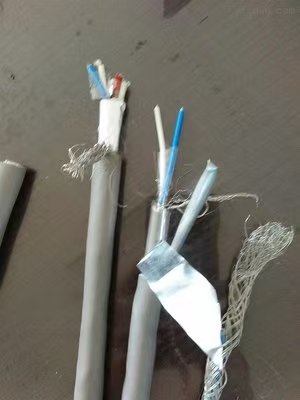

RS485 電纜結構（從內到外）
1. 導體（芯線）
- 材質：無氧銅 / 鍍錫銅（低阻、抗氧化）
- 規格：常用 24AWG（0.51mm）、22AWG
- 結構：多股細絲絞合（柔軟）或?qū)嵭模ü潭ǚ笤O(shè)）
2. 絕緣層
- 材料：PE（聚乙烯）/ HDPE / 發泡PE
- 作用：低介電損耗、控制電容、穩定阻抗
3. 雙絞線對（核心）
- 1對（2芯）：半雙工（DATA+ / DATA?，A/B）
- 2對（4芯）：全雙工（收發分開）
- 精密絞距（25～50mm）：抵消共模干擾
4. 屏蔽層
- 單層：鋁箔（100%覆蓋，防高頻）
- 雙層（推薦）：- 內層：鋁箔+聚酯帶（100%）
- 外層：鍍錫銅編織網（覆蓋率≥85%，防低頻）
- 帶引流線（接地線）：屏蔽層可靠接地
5. 外護套
- 材料：PVC（工業灰）、PUR、低煙無鹵
- 特性：耐磨、耐油、抗UV、阻燃
二、RS485電纜特點
- 標準特性阻抗：120Ω±5%
須***匹配終端120Ω電阻，減少信號反射
- 差分傳輸 + 雙絞 + 屏蔽 = 超強抗干擾- 共模干擾被差分接收器抑制
- 適合變頻器、電機、強電柜旁使用
- 距離與速率- 低速（≤100kbps）：***遠 1200米
- 高速（10Mbps）：僅 50～100米
- 多節點總線- 半雙工，1主多從，***多可掛32節點（可擴展）
- 工業級穩定- 寬溫：-40℃～+80℃（部分達105℃）
- 耐彎折、耐油、抗老化
