怎么辨認補償導線及補償電纜正負極
熱電偶補償導線是工業現場使用廣泛的溫度傳感器，熱電偶、補顯示控制儀表、PLC系統或DCS系統構成熱電偶測溫系統（如圖1所示），熱電偶回路中使用補償導線后熱電偶電勢值僅與測量端溫度和補償導線與儀表連接處溫度有關系，熱電偶補償導線的作用是延長熱電極（即移動熱電偶參考端）又節省高成本熱電偶材料。

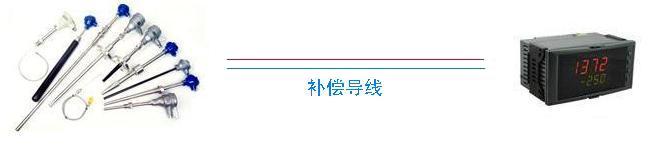

圖1： 熱電偶測溫系統示意
熱電偶補償導線以下是工業現場常見的十種錯誤使用補償導線案例，希望大家在看完案例分析后會有所收獲。
1、使用普通電線做熱電偶信號線，未使用補償導線
某熱處理企業熱電偶信號直接由兩芯銅電纜連接到控制室顯示儀表，使用中頻繁出現熱處理工件不合格品，經現場檢查，出現次品原因為淬火溫度偏差所致，淬火溫度測量不準確是因為熱電偶測溫系統未按要求使用補償導線。
根據熱電偶測溫原理可知，熱電偶回路的熱電勢與測量溫度和熱電偶參考端溫度有關，安裝在使用現場的熱電偶參考端溫度（指熱電偶接線盒處溫度）隨環境溫度變化而變化，不能恒定。在熱電偶參考端溫度波動情況下，使用補償導線將參考端延長到溫度較穩定的環境或遠離熱源的環境來補償熱電偶參考端溫度變化所產生的誤差。
普通電線能傳送熱電偶測溫時產生的mV信號，但不能補償將熱電偶參考端溫度延長到儀表控制室，從而導致熱電偶測溫系統出現溫度補償不準確。
正確方法：
熱電偶信號傳送須使用熱電偶補償導線，禁止用電纜替代補償導線。在一定溫度范圍內與所匹配的熱電偶有相同熱電勢標稱值的導線。
某單位使用S型熱電偶測量爐膛溫度，工作人員知道熱電偶須使用補償導線，便用庫存K型熱電偶補償導線將鉑銠10-鉑熱電偶信號連接到顯示儀表（如圖2所示），使用中發現實際爐溫與測量值偏差很大，后經公司將補償導線更換更換為SC后測溫恢復正常。
按照國家質量技術監督局規定，熱電偶補償導線的熱電勢及允許誤差應符合JJG 351-1996工作用廉金屬熱電偶檢定規程及有關標準的規定，不同分度號對應的熱電偶補償導線在同一環境溫度下的所產生的熱電勢不同，將不同分度號熱電偶與熱電偶補償導線混用，然給熱電偶測量系統引入熱電偶參考端溫度補償誤差。
正確方法：
各種熱電偶補償導線須與對應分度號的熱電偶配用。

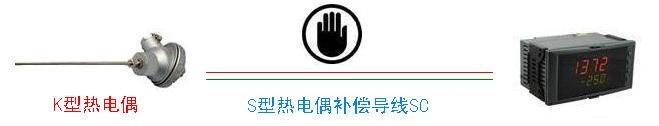

圖2：熱電偶與補償導線不匹配
在熱電偶接線和安裝使用過程中，偶爾會出現熱電偶接線盒出線口處和補償導線其他部位絕緣層磨損，故障現象表現為顯示儀表或DCS系統溫度顯示值一般偏小。
正確方法：
尋找補償導線絕緣層破損點，重新進行絕緣處理，恢復儀表正常顯示值。
| 補償導線型號 | 配套熱電偶 | 絕緣層顏色 | 熱電偶補償導線護套顏色 | ||||
| 一般用 | 耐熱用 | ||||||
| 正極 | 負極 | 普通級 | 精密級 | 普通級 | 精密級 | ||
| RC | R型熱電偶 | 紅 | 綠 | 黑 | 灰 | 黑 | 黃 |
| SC | S型熱電偶 | 紅 | 綠 | 黑 | 灰 | 黑 | 黃 |
| KCA | K型熱電偶 | 紅 | 藍 | 黑 | 灰 | 黑 | 黃 |
| KCB | K型熱電偶 | 紅 | 藍 | 黑 | 灰 | 黑 | 黃 |
| KX | K型熱電偶 | 紅 | 黑 | 黑 | 灰 | 黑 | 黃 |
| NC | N型熱電偶 | 紅 | 灰 | 黑 | 灰 | 黑 | 黃 |
| NX | N型熱電偶 | 紅 | 灰 | 黑 | 灰 | 黑 | 黃 |
| EX | E型熱電偶 | 紅 | 棕 | 黑 | 灰 | 黑 | 黃 |
| JX | J型熱電偶 | 紅 | 紫 | 黑 | 灰 | 黑 | 黃 |
| TX | T型熱電偶 | 紅 | 白 | 黑 | 灰 | 黑 | 黃 |
正確使用熱電偶補償導線,相關從業人員需要了解熱電偶工作原理和補償導線工作原理,更要有強烈責任感和認真踏實的工作態度,這樣才能避免上面所述錯誤發生,從而保證熱電偶精度。
某化工廠在更換現場熱電偶后出現溫度測量值與實際溫度有較大偏差，有時高有時低。仔細檢查后發現熱電偶與補償導線極性正負接反，按照極性調整補償導線接線后故障消除。
熱電偶和熱電偶補償導線都有正負極之分，補償導線極性反接時儀表顯示值變化很大：
（1）補償導線極性反接后，當熱電偶與補償導線連接處溫度高于控制室溫度時，儀表顯示溫度低于實際測量溫度。
（2）補償導線極性反接后，當熱電偶與補償導線連接處溫度低于控制室溫度時，儀表顯示溫度高于實際測量溫度。
（3）補償導線極性反接后，當熱電偶與補償導線連接處溫度與控制室溫度相同時，儀表顯示溫度與實際溫度相同。
經理論證明，熱電偶補償導線使用時將極性接反導致的誤差約為不用補償導線時的2倍。
不同型號熱電偶補償導線正極絕緣層顏色均為紅色層，負極顏色不同，可根據絕緣層顏*分補償導線型號。
正確方法：正確區分熱電偶及熱電偶補償導線正負極，極性不能反接。
熱電偶補償導線用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。
二、使用條件
1、工作溫度：耐熱級：*高200℃和260℃兩種。
普通級：*高70℃和105℃兩種
2、*低環境漫度；
氟塑料絕緣和護套線纜：固定敷設-60℃；非固定敷設-20℃。
聚氯乙烯絕緣和護套線纜：固定敷設-40℃；非固定敷設-15℃。
3、*小彎曲半徑：聚氯乙烯絕緣和護套非鎧裝線纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
